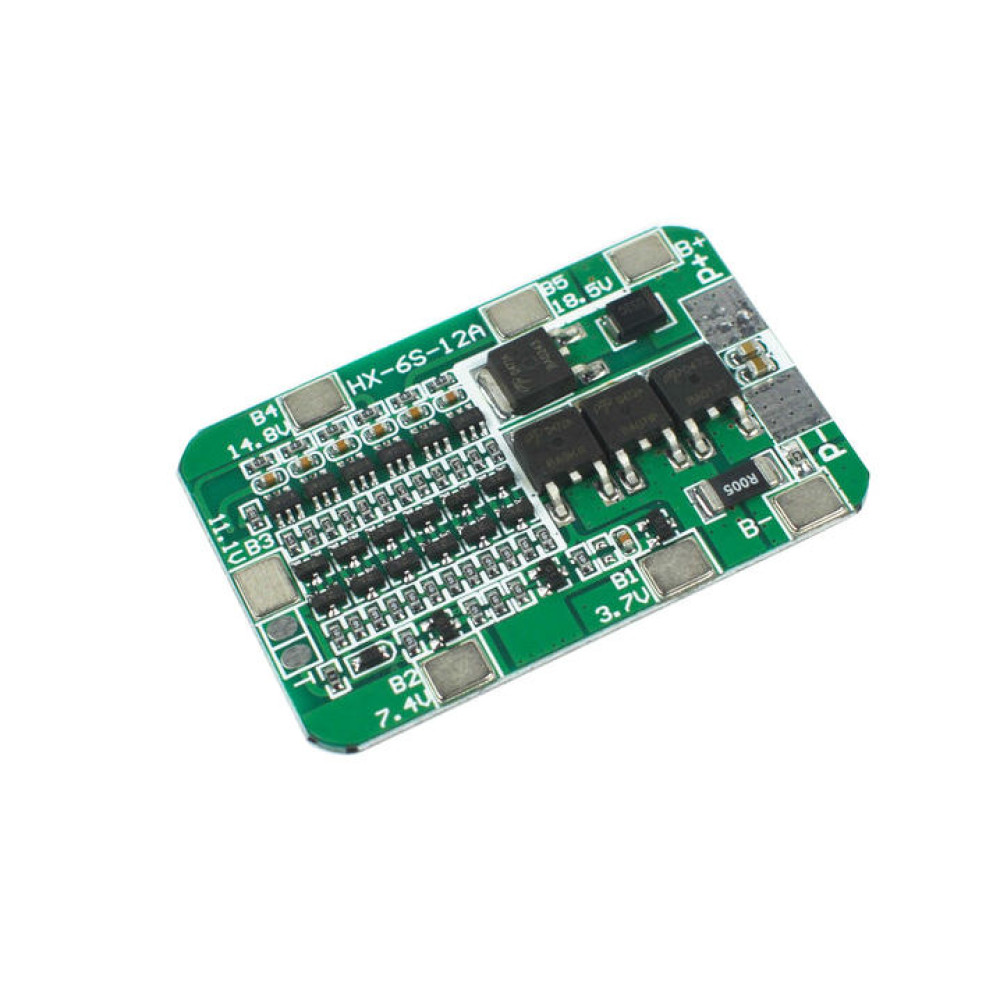

BMS плата защиты и балансировки HX-6S-12A для 6S Li-ion аккумуляторов 18650 (12А)

Платы типа HX-6S-12A являются модулями защиты и балансировки для сборки из шести литий-ионных аккумуляторов 18650 в конфигурации 6S, то есть, последовательно соединенных шести ячеек.

Основные функции:

1. Защита от перезаряда (Overcharge Protection): Предотвращает зарядку аккумуляторов выше допустимого напряжения (обычно около 4.2V на ячейку), что может повредить их и вызвать возгорание.
2. Защита от переразряда (Over-discharge Protection): Предотвращает разрядку аккумуляторов ниже минимально допустимого напряжения (обычно около 2.5V-2.6V на ячейку), что может необратимо повредить их.
3. Защита от короткого замыкания (Short Circuit Protection): Предотвращает повреждение платы и аккумуляторов при возникновении короткого замыкания на выходе.
4. Защита от перегрузки по току (Overcurrent Protection): Отключает нагрузку, если ток потребления превышает допустимое значение.
5. Балансировка ячеек (Cell Balancing): Это, пожалуй, одна из ключевых функций для сборки из нескольких аккумуляторов. Плата следит за напряжением на каждой отдельной ячейке. Если одна ячейка заряжается быстрее других, плата может использовать резисторы для рассеивания избыточной энергии этой ячейки, позволяя остальным "догнать" ее. Это обеспечивает равномерный заряд и разряд всей сборки, продлевает срок службы аккумуляторов и увеличивает их общую емкость.

Характеристики:

• Конфигурация: 6S (6 последовательных ячеек).
• Максимальный ток заряда/разряда: Плата рассчитана на ток разряда до 12 Ампер. Ток заряда обычно ниже (например, 2A-5A.
• Напряжение: Для сборки 6S литий-ионных аккумуляторов напряжение будет варьироваться от 15V (полностью разряжены) до 25.2V (полностью заряжены).
• Типы аккумуляторов: Ориентирована на стандартные литий-ионные аккумуляторы.
• Разъемы: Имеет выводы для подключения аккумуляторов (B-, B1, B2, B3, B4, B5, B6, B+) и выходы для подключения нагрузки и зарядки (P- и P+)

Где применяется:

• Электрические велосипеды и самокаты.
• Портативные источники питания (power banks) большой емкости.
• Резервные системы питания.
• Любые устройства, требующие питания от сборки из 6 литий-ионных аккумуляторов 18650.

Важные моменты при использовании:

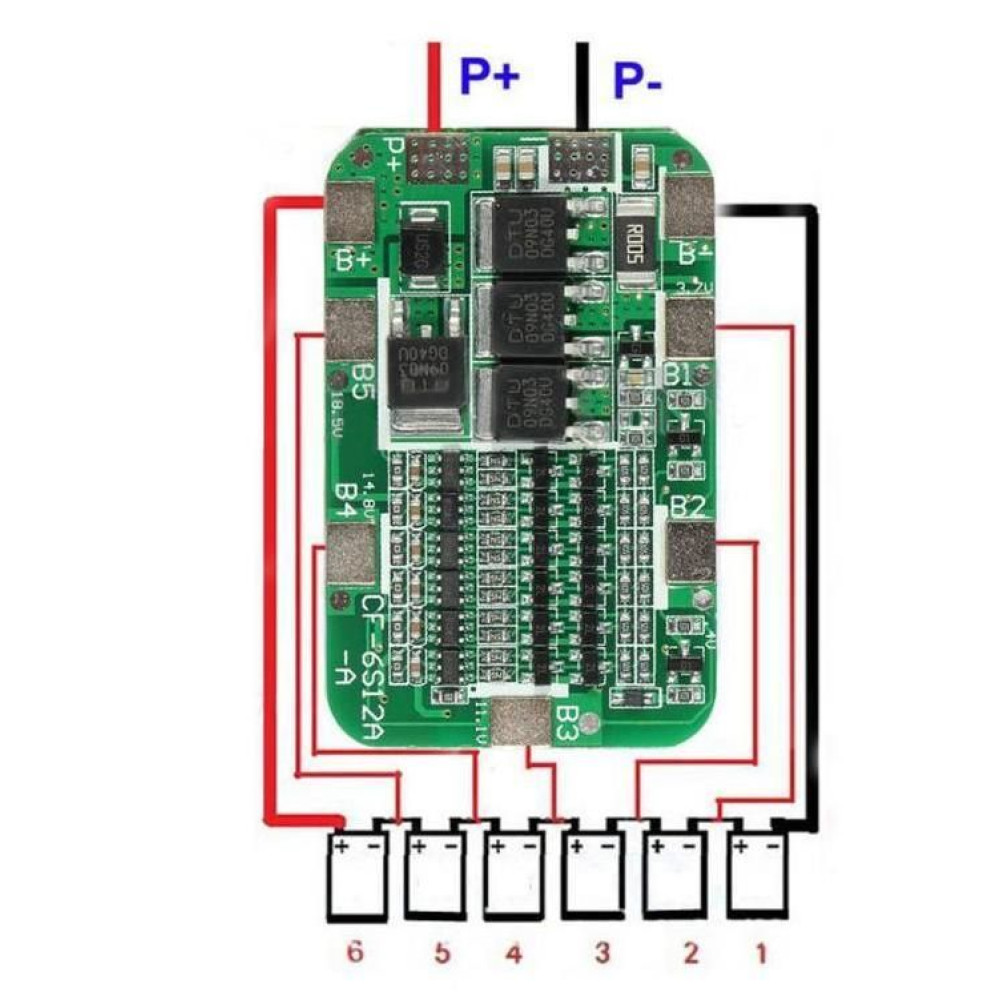

• Обязательное подключение каждой ячейки по очереди: Крайне важно правильно подключить каждую аккумуляторную ячейку в соответствии со схемой на плате (от B- до B6, затем B+). Ошибка в подключении может привести к выходу платы из строя.
• Состояние аккумуляторов: Для корректной работы балансировки аккумуляторы в сборке должны быть максимально близки по состоянию (емкости, внутреннему сопротивлению, степени износа). Лучше всего использовать новые, одинаковые аккумуляторы.
• Ток: Убедитесь, что ток, потребляемый вашим устройством, не превышает максимальный ток, на который рассчитана плата (12A в данном случае).

HX-6S-12A, БМС плата
