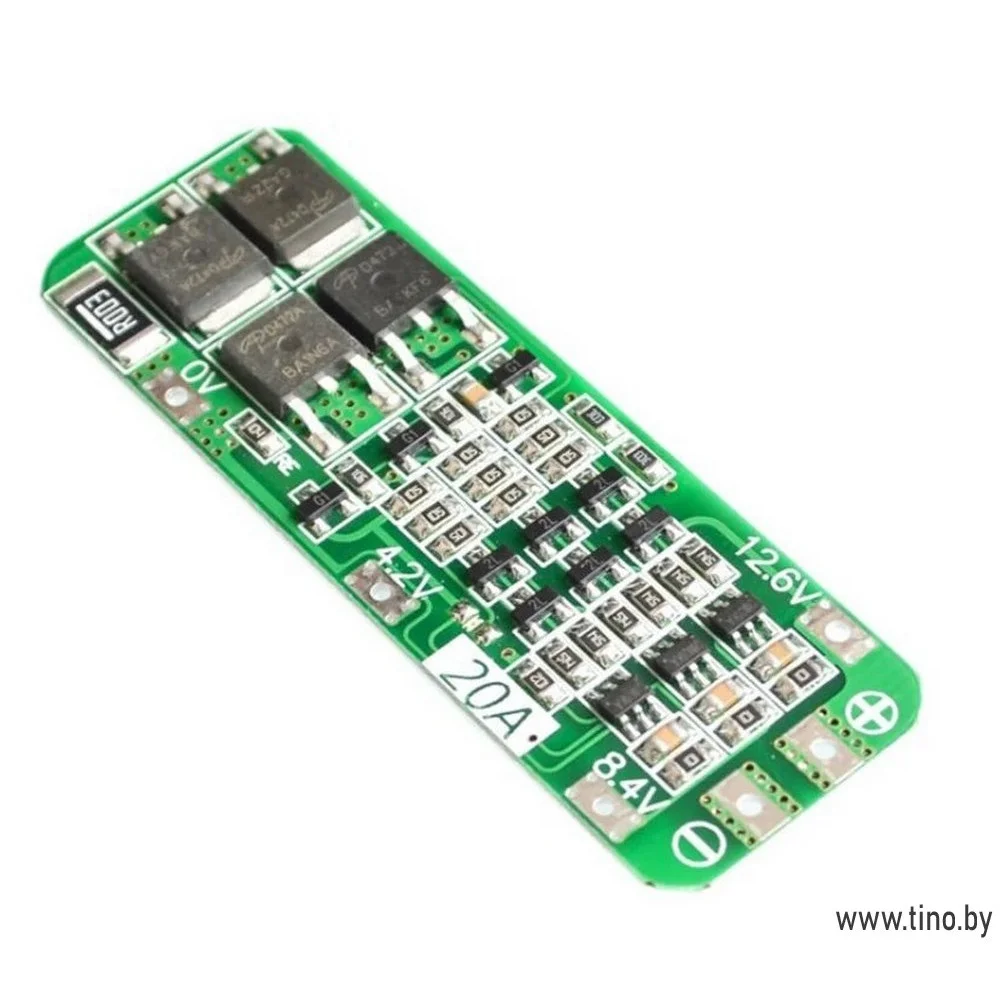

Контроллер зарядки аккумуляторов, BMS 3S 20A

BMS для аккумуляторов - контроллер заряда/разряда, часто называемая как плата защиты, предназначена для сборки батареи из трех последовательно соединенных литиевых аккумуляторов. Плата BMS 3S Li-Ion 12,6 V 20A позволяет осуществлять заряд трех последовательно соединенных литиевых элементов, а также контролирует их разряд во время нагрузки.

В этой модели контроллера имеется балансир, который выравнивает напряжение элементов аккумуляторной сборки, а это в свою очередь значительно продлевает срок службы аккумуляторных элементов.

Характеристики платы зарядки:

• Максимальное напряжение при зарядке: 4.20-4.25v ±0.05 В

• Время срабатывания защиты от перезаряда — 0,96-1,4 сек.

• Напряжение отключения при нагрузке: 2.5-3.0v ±0.05 В

• Время срабатывания защиты от перезаряда — 0,96-1,4 сек.

• Напряжение зарядки 12,6 — 13,0 В

• Максимальный рабочий ток нагрузки — 20 А

• Защита от короткого замыкания.

• Размер : 59х20х3.4 мм

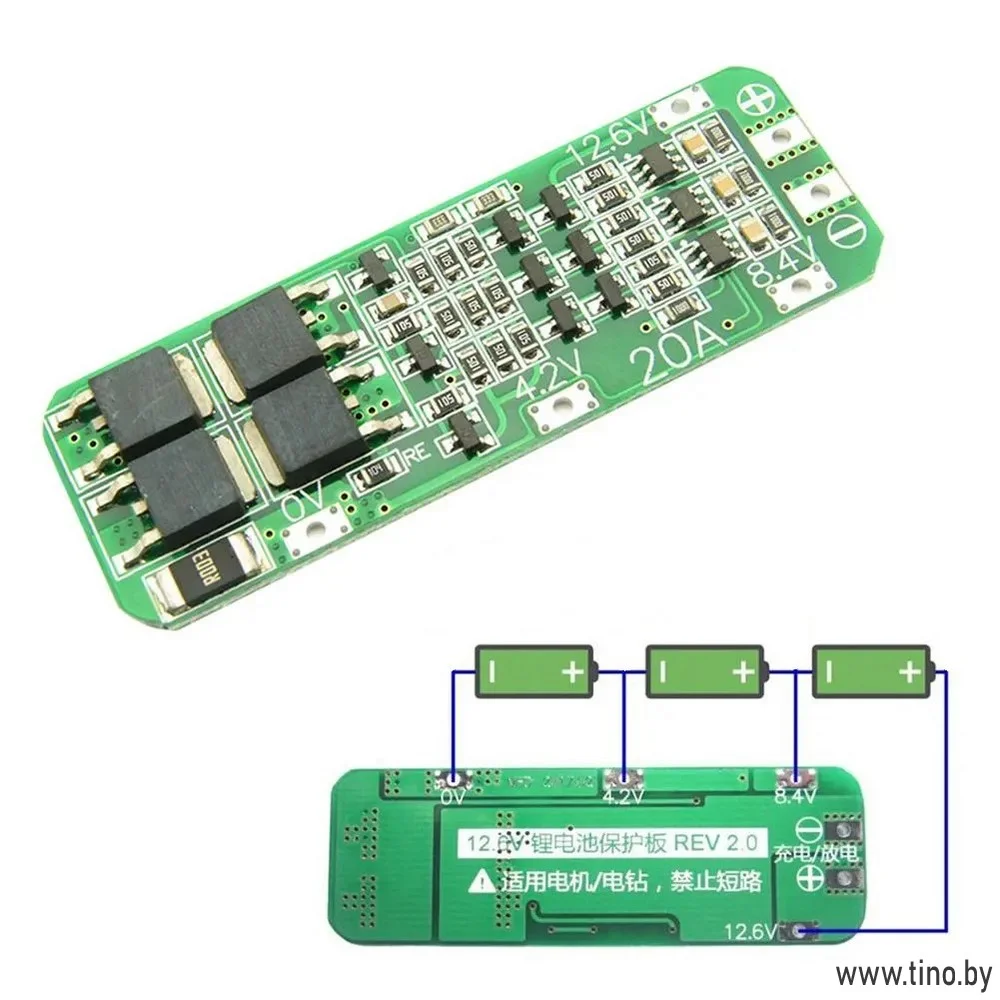

Схема подключения BMS 3S представлена на фото.
