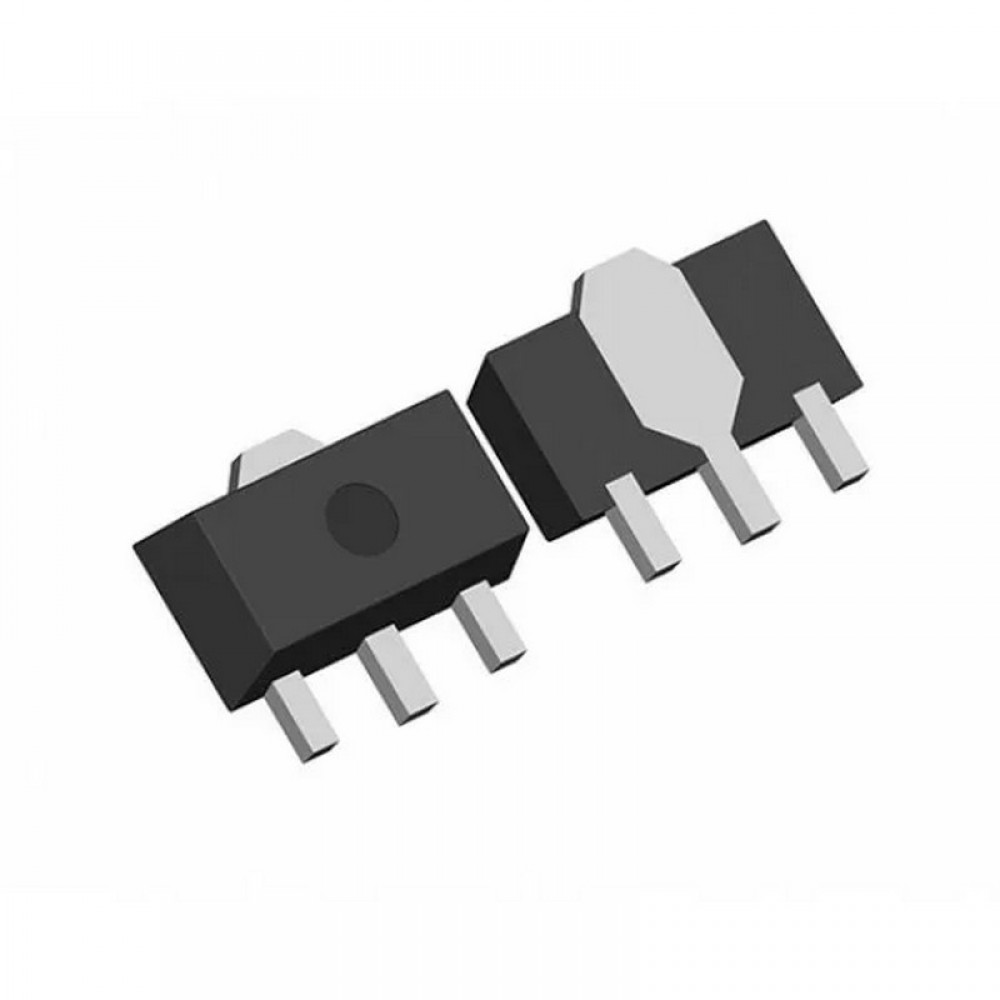

Линейный стабилизатор напряжения 78L05 в миниатюрном корпусе SOT-89 представляет собой классический трехвыводной регулятор, предназначенный для локальной стабилизации напряжения на печатной плате. Микросхема обеспечивает фиксированное выходное напряжение 5 В при токе нагрузки до 100 мА.
Благодаря компактному исполнению для поверхностного монтажа (SMD), данный стабилизатор широко применяется в условиях ограниченного пространства на плате. Модификация в корпусе SOT-89 обладает улучшенным теплоотводом по сравнению с более мелкими SMD-корпусами, что гарантирует надежную работу при номинальных нагрузках.
Применение:
- Локальное питание микроконтроллеров и логических схем.
- Модули беспроводной связи и датчики.
- Портативная бытовая электроника.
- Автомобильные диагностические интерфейсы и адаптеры.
- Предварительные каскады усиления звука.
Преимущества:
- Встроенная внутренняя защита от тепловой перегрузки.
- Встроенная система ограничения тока короткого замыкания.
- Экономия места на плате благодаря низкопрофильному SMD-корпусу SOT-89.
- Высокая стабильность выходных параметров при изменении входного напряжения.
Технические характеристики:
- Выходное напряжение: фиксированное, 5.0 В
- Максимальный выходной ток: 100 мА
- Рекомендуемое входное напряжение: от 7.0 В до 20 В
- Максимальное входное напряжение: 30 В
- Ток покоя (собственное потребление): до 6.0 мА
- Напряжение падения (Dropout): около 1.7 В
- Тип корпуса: SOT-89 (для поверхностного монтажа)
- Диапазон рабочих температур: от 0°C до +125°C
Назначение выводов (Распиновка SOT-89):
При расположении микросхемы маркировкой к себе, выводами вниз, широкий контакт теплоотвода сверху:
При расположении микросхемы маркировкой к себе, выводами вниз, широкий контакт теплоотвода сверху:
- VOUT — стабилизированный выход питания 5.0 В.
- GND — земля / общий вывод схемы.
- VIN — вход питания (подача нестабилизированного напряжения).
Для предотвращения самовозбуждения схемы рекомендуется подключать входной конденсатор емкостью 0.33 мкФ и выходной конденсатор емкостью 0.1 мкФ.
