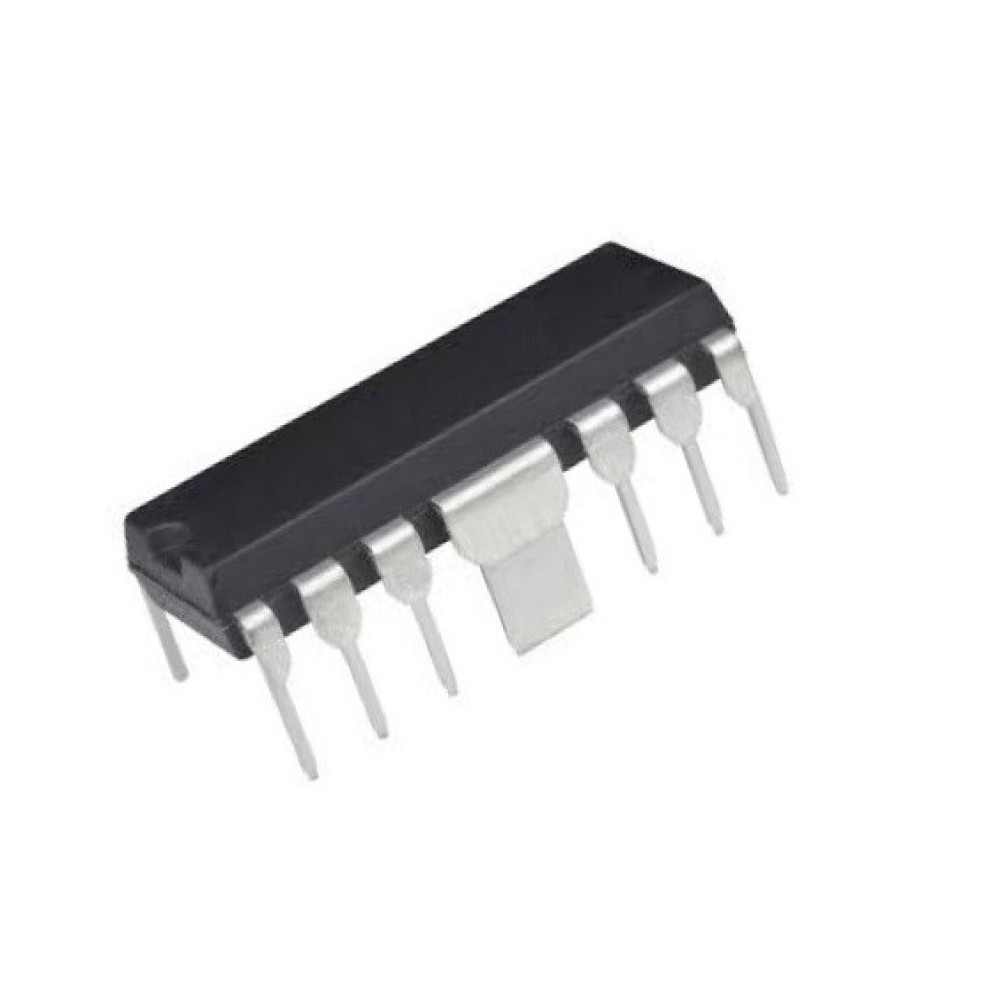

Оригинальная интегральная микросхема Sanyo LB1648 в специализированном корпусе DIP12F с теплоотводящими выводами. Представляет собой двухканальный двунаправленный (реверсивный) драйвер для независимого или совместного управления двумя коллекторными моторами постоянного тока.
Полное описание:
Микросхема LB1648 от японской компании Sanyo разработана специально для прецизионного управления электродвигателями с возможностью смены направления вращения (реверс), резкого торможения и работы в режиме свободного выбега (отключено). Модификация в корпусе DIP12F оснащена усиленными средними выводами заземления, которые выполняют роль радиатора охлаждения, защищая чип от перегрева при пиковых пусковых токах.
Микросхема LB1648 от японской компании Sanyo разработана специально для прецизионного управления электродвигателями с возможностью смены направления вращения (реверс), резкого торможения и работы в режиме свободного выбега (отключено). Модификация в корпусе DIP12F оснащена усиленными средними выводами заземления, которые выполняют роль радиатора охлаждения, защищая чип от перегрева при пиковых пусковых токах.
Данная микросхема массово применялась в лентопротяжных механизмах премиальной аудиоаппаратуры (управление моторами перемотки и подкатушечников в кассетных деках и магнитофонах). Сегодня она также востребована среди инженеров и радиолюбителей для ремонта винтажной аудиотехники, построения H-мостов в портативной робототехнике и системах автоматизации.
Основные преимущества и особенности:
- 2 независимых канала: Позволяет управлять двумя моторами одновременно или использовать каналы раздельно.
- 4 режима работы: Поддержка логики «Вперед», «Назад», «Торможение» (Braking) и «Стоп» (Open).
- Корпус DIP12F: Удобен для сквозного монтажа и снабжен встроенными пластинами-радиаторами для отвода тепла.
- Защита от перегрузок: Встроенный термопротектор (Thermal Protector) отключает ИС при критическом нагреве.
- Регулировка выходного напряжения: Возможность подстройки уровня напряжения на двигателях с помощью внешнего стабилитрона.
Области применения:
- Ремонт и реставрация кассетных магнитофонов, проигрывателей и дек (особенно узлов подкатушечников).
- Драйвер ходовых двигателей в робототехнике и радиоуправляемых моделях.
- Управление реверсивными актуаторами и сервоприводами постоянного тока.
Основные технические характеристики:
- Количество каналов: 2 (сдвоенный мост).
- Диапазон напряжения питания: от 7 В до 16 В.
- Максимальный рабочий ток: до 0.8 А на канал.
- Управляющая логика: 2 входа на каждый канал (TTL-совместимые).
- Тип корпуса: DIP12F (3022A-DIP12F).
- Производитель: Sanyo (Япония).
