LM4766T — это высококачественный двухканальный (стерео) усилитель мощности низкой частоты класса AB из серии Overture компании Texas Instruments (ранее National Semiconductor).
Она относится к категории «Hi-Fi» аудио и ценится среди меломанов за чистое звучание и высокую надежность.
Технические характеристики:
- Выходная мощность: 2 x 40 Вт (на нагрузку 8 Ом) или 2 x 30 Вт (на нагрузку 4 Ом).
- Коэффициент гармоник (THD+N): менее 0.1% во всем диапазоне частот (типовое значение 0.009% на малых мощностях).
- Диапазон питания: от ±10В до ±39В (рекомендуемое двухполярное питание).
- Защита: фирменная система SPiKe, защищающая от перенапряжения, недонапряжения, перегрузки, перегрева и короткого замыкания.
- Функции: встроенный режим бесшумного включения/выключения (Mute).

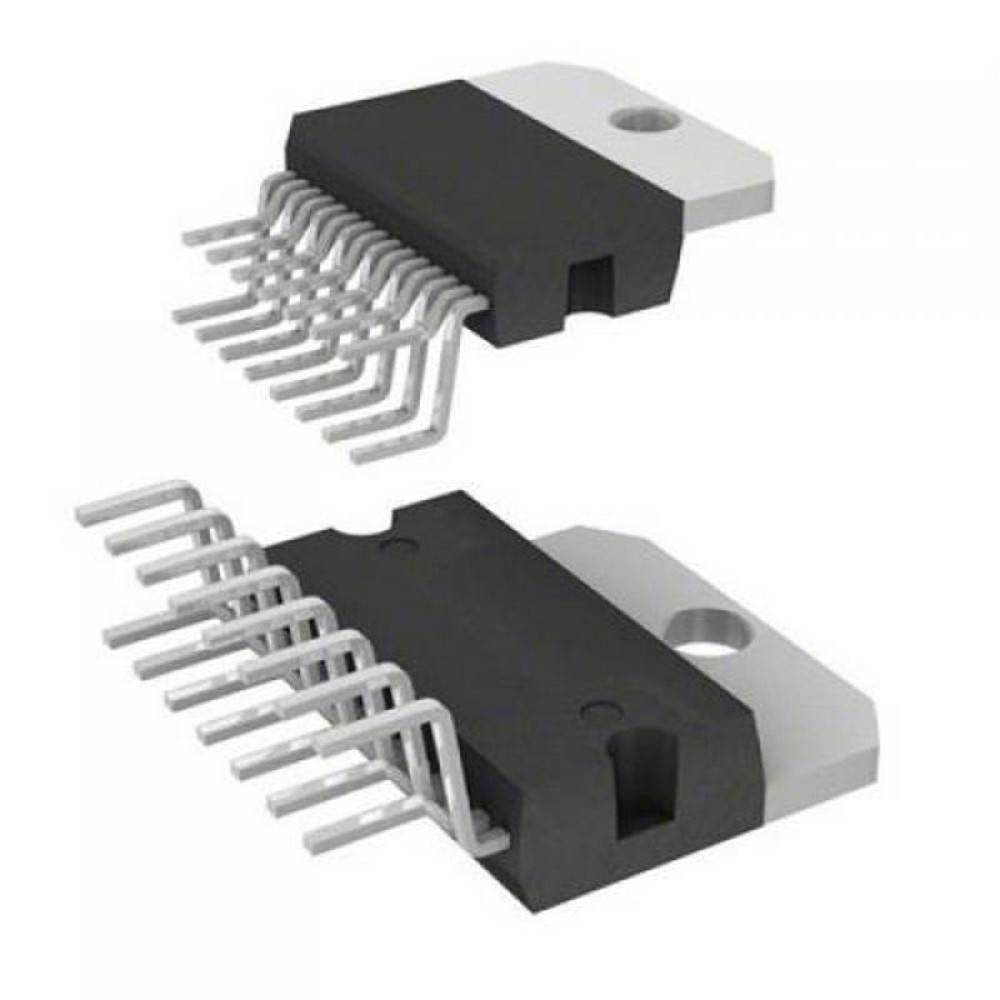

- Корпус: TO-220-15 (изолированный пластиковый корпус на 15 выводов).
Применение:
- Стереофонические усилители высокого класса (Hi-Fi).
- Активные студийные мониторы.
- Компактные домашние кинотеатры.
- Высококачественные аудио-моды и DIY-проекты.
LM4766T — это двухканальный интегральный усилитель аудиочастоты серии Overture. Микросхема обеспечивает студийное качество звука при минимальном уровне искажений. Оснащена уникальной системой защиты SPiKe, которая предотвращает выход из строя при скачках напряжения или перегреве. Благодаря изолированному корпусу монтаж на радиатор упрощен (не требуется диэлектрическая прокладка).
Модель Особенности Совместимость LM4765 Меньшая мощность (2x30Вт) Почти полная (проверять питание) LM1876 Меньшая мощность (2x20Вт) Аналогичная распиновка TDA7265 Похожая мощность Требует изменения платы
Распиновка LM4766T (Pinout)
| Номер вывода | Название | Назначение |
|---|---|---|
| 1 | V+ | Положительное плечо питания (Common) |
| 2 | NC | Не используется (No Connection) |
| 3 | OUT B | Выход канала B |
| 4 | V- | Отрицательное плечо питания (Common) |
| 5 | GND | Земля |
| 6 | MUTE B | Вход управления Mute для канала B |
| 7 | IN- B | Инвертирующий вход канала B |
| 8 | IN+ B | Неинвертирующий вход канала B |
| 9 | MUTE A | Вход управления Mute для канала A |
