Плата защиты BMS 3S 12.6V JH-996291 (треугольная) для шуруповерта

Компактная плата контроля заряда (BMS) JH-996291 треугольной формы специально разработана для восстановления или переделки аккумуляторных сборок электроинструмента (шуруповертов, гайковертов) на литий-ионные аккумуляторы типа 18650.

Данный модуль является надежным решением для ремонта аккумуляторов Bosch, Makita, Hitachi и других брендов, использующих 12-вольтовые линейки инструмента.

Схема подключения

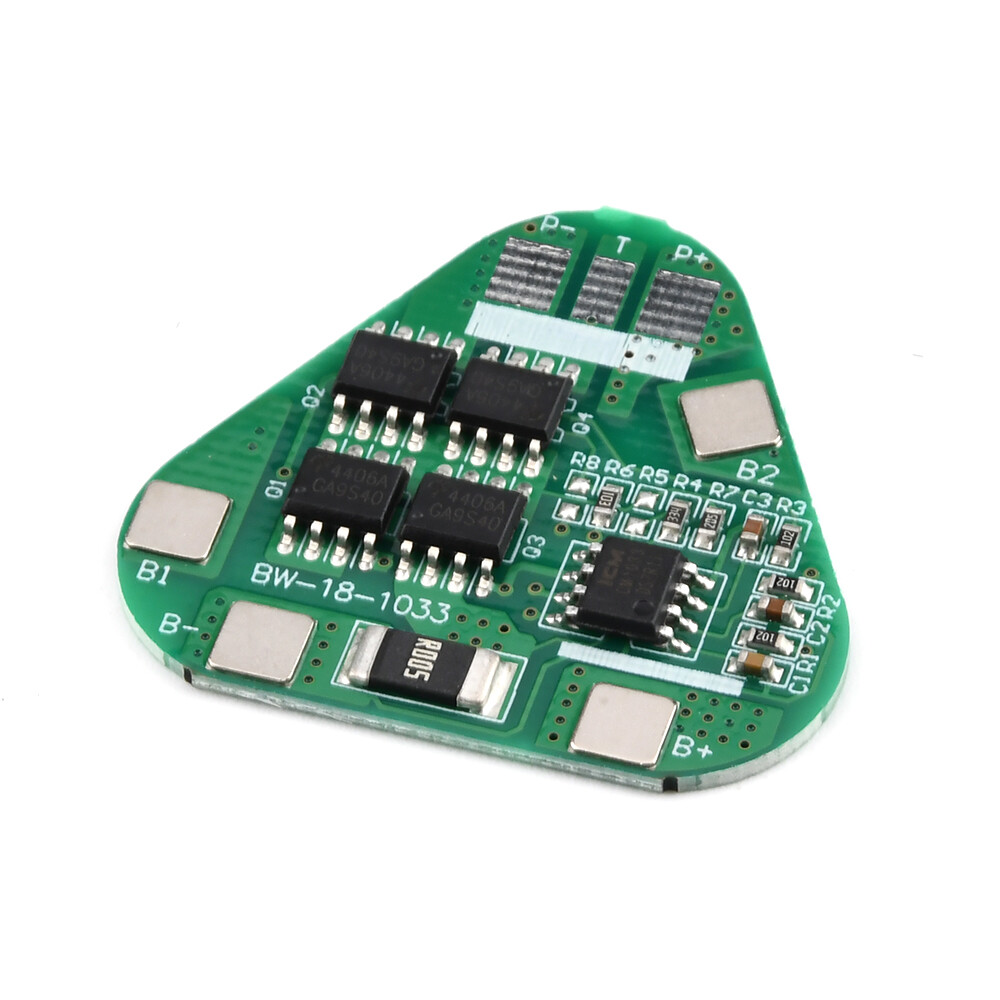

На плате расположены контактные площадки для пайки:

1.    B-: Общий минус всей аккумуляторной сборки.

2.    B1 (или аналоги): Точка соединения первого и второго аккумулятора (4.2 В).

3.    B2 (или аналоги): Точка соединения второго и третьего аккумулятора (8.4 В).

4.    B+: Общий плюс всей сборки (12.6 В).

5.    P+ / P-: Выход на нагрузку и вход для зарядного устройства.

Voltbikes.ru +1

Важно: Если после сборки на выходе P+/P- отсутствует напряжение, плату необходимо «разбудить», кратковременно подав на эти контакты напряжение зарядки (12.6 В).

Назначение площадки T

Как видно на аналогичных платах, площадка T находится рядом с силовыми выходами P+ и P-.

• Для чего она: Это контакт для подключения NTC-термистора (датчика температуры). Он защищает аккумуляторы от взрыва или порчи при сильном нагреве во время работы или зарядки.
• Как подключать: Один конец терморезистора (обычно на 10 кОм) припаивается к площадке T, а второй — к P- (минусу). Сам датчик нужно прижать к корпусу одного из аккумуляторов.
• Если датчика нет: Площадку T можно оставить пустой. В этом случае защита по температуре просто не будет работать, но сама плата будет исправно выполнять функции защиты по току и напряжению.
