Модуль зарядки Li-ion аккумуляторов HX-3S-03

Модуль заряда и разряда HX-3S-03 для 3-х литий-ионных аккумуляторов 18650, позволяет собрать аккумуляторную сборку с защитой от перезаряда и переразряда.

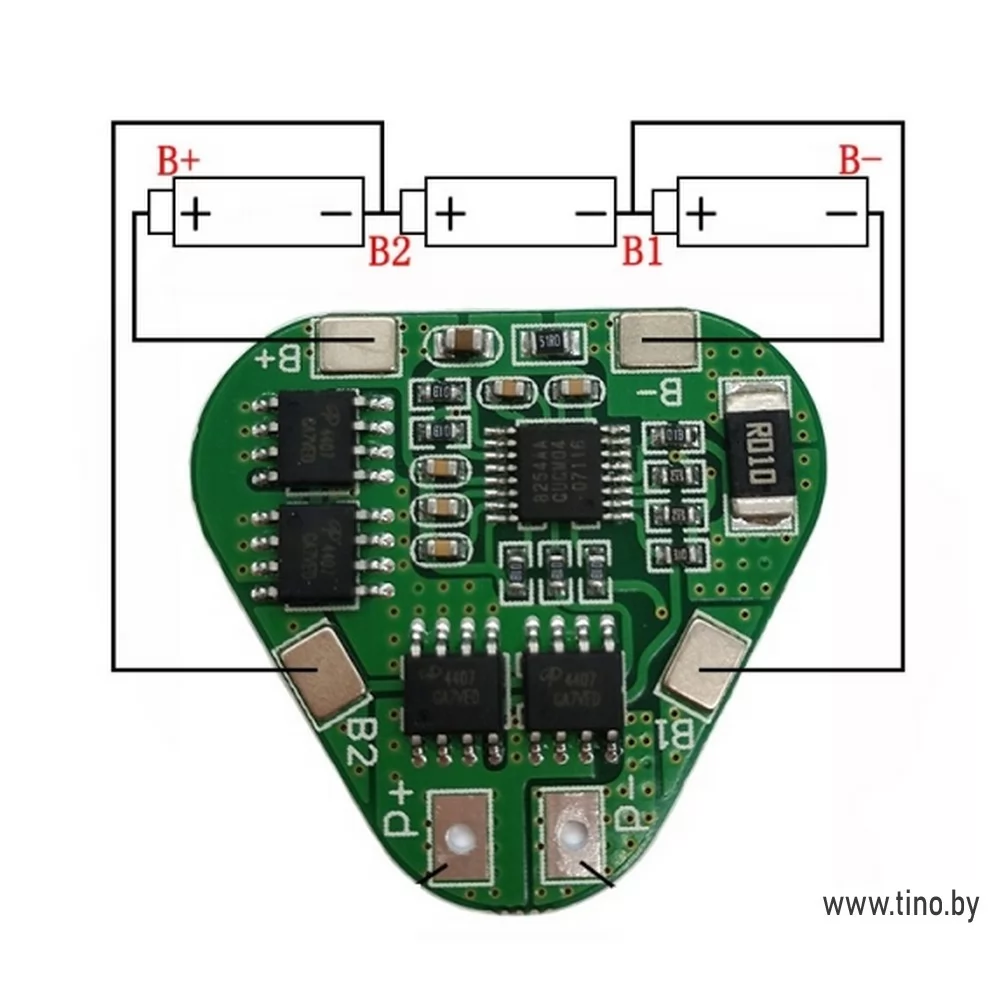

Плата позволяет подключить 3 аккумулятора 18650. Схема включения на фото. Модуль рассчитан на максимальный ток 10 Ампер.

Модуль контроллер заряда-разряда аккумуляторов HX-3S-03 имеет 6 выводов:

1. B+: положительный полюс аккумулятора

2. B-: отрицательный полюс аккумулятора
3. B1: средняя точка сборки 1-го и 2-го аккумуляторов
4. B2: средняя точка сборки 2-го и 3-го аккумуляторов
5. P-: отрицательная клемма заряда/разряда
6. P+ положительная клемма заряда/разряда

Характеристики для li-ion (Li-POLYMER LiMnO):

• Максимальное напряжения заряда аккумулятора, В: - 4,25 ± 0,05

• Напряжение разряда аккумулятора, В: - 2,75 ± 0,05
• Напряжение питания, В: - 8,25 - 12,6
• Максимальный рабочий ток, А: - 8
• Пусковой (пиковый) ток, А: - 12

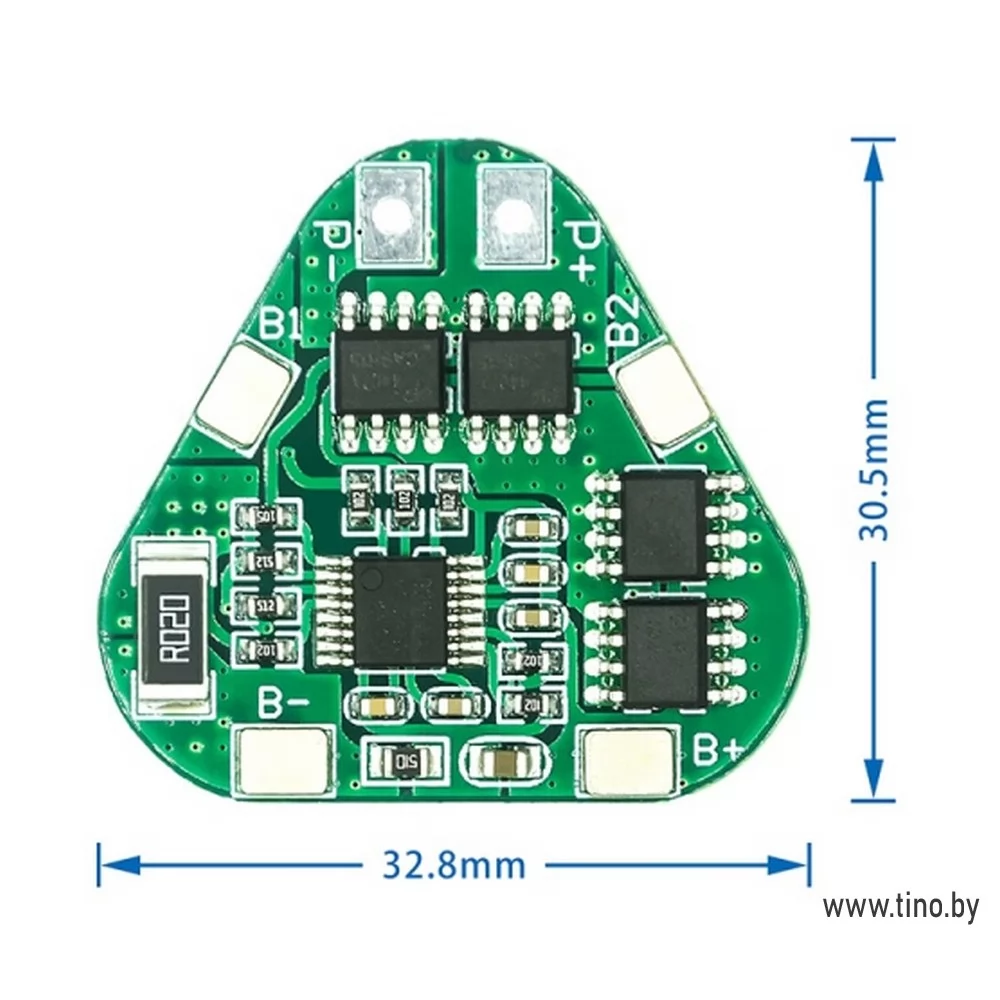

• Размеры модуля, мм: - 30 х 30 х 3
